智能照明系統總線電源
1. 概述
ASL100-P640/30總線電源模塊，是Acrel-bus智能照明控制系統的總線電源，總線上的所有控制模塊通過電源內部的扼流器件實現和電源的耦合。總線電源是通過KNX總線端子和KNX總線線纜連接其他控制模塊，為系統供電，是實現照明系統的智能化控制的必備元件。
該產品符合國標GB-T20965-2013《控制網絡HBES技術規范_住宅和樓宇控制系統》的規定。
2. 型號規格
3. 技術參數
電源輸入
輸入電壓
85—265V AC 50/60Hz
功耗
<5W
效率
≥75%
電源輸出
總線電源
30V DC 內置扼流圈輸出
輔助電源
30V DC 不帶扼流圈輸出
輸出電流
總線電流+輔助電流≤640mA
外部連接
KNX-TP1
符合KNX標準的雙絞線（EIB BUS 2*2*0.8四芯屏蔽線）
負載端接線端子
使用標準的KNX總線端子
溫度范圍
工作溫度
-5℃…+45℃
存儲溫度
-25℃…+55℃
運輸溫度
-30℃…+70℃
環境要求
最大空氣濕度
95%
外殼防護等級
IP20
4. 安裝與接線

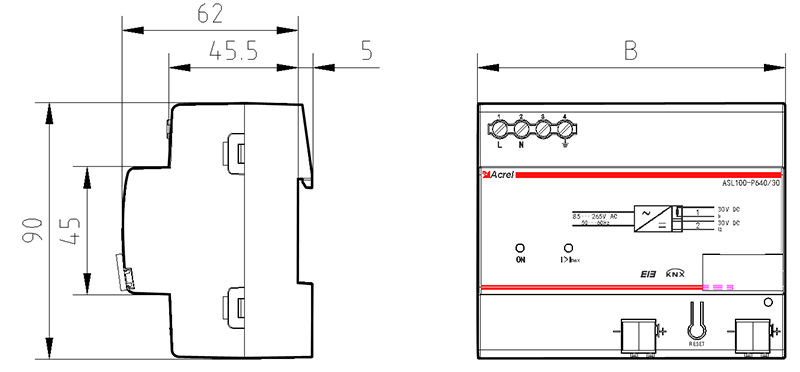

4.1 外形及安裝尺寸(單位 mm)
產品型號
模塊度(B)
模數
ASL100-P640/30
108mm
6模
4.2 安裝方式
該模塊適用于35mm軌道式安裝。

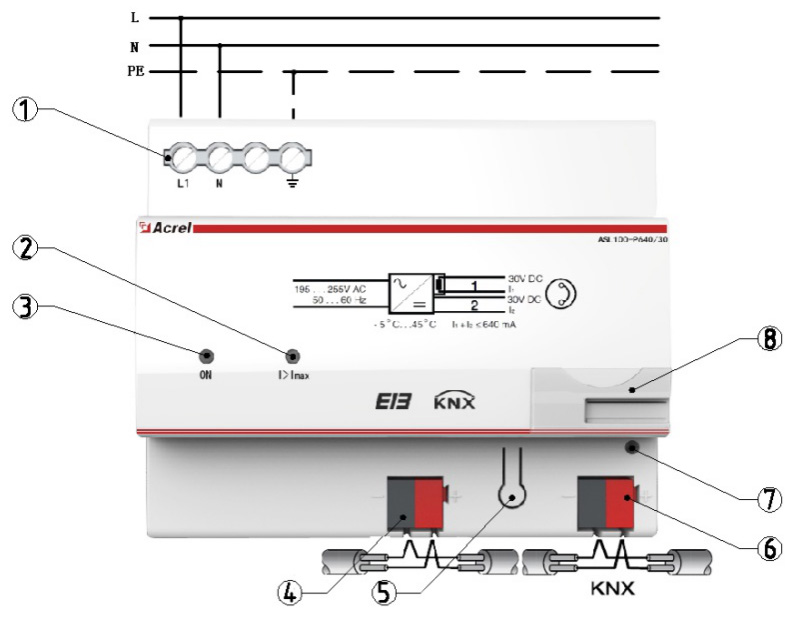

4.3 接線說明
① 市電輸入端子：
此端子是電源輸入端，接入普通的220V市電即可。
② 過流指示燈：
在短路、過載的情況下，過流指示燈亮紅色。此時請及時檢查線路。
③ 運行指示燈：
正常運行時，運行指示燈呈綠色，且以約1s的頻率閃爍。
④ 輔助電源接線端子(端子2)：
此端子是KNX標準總線端子，其中紅色是正極，黑色是負極。
此端子可以提供一個30V的輔助直流電壓，為需要外部供電的模塊(如IP模塊、觸摸屏等)供電。
⑤ 復位按鍵
按下復位按鍵后，會產生一個至少20秒的電源復位(復位期間總線電源(端子1)斷開，輔助電源(端子2)正常供電)，實現了總線和電源的物理斷開。
注意：在使用過程中如果需要切斷電源時間大于20秒的，則需要切斷電源的供電線路。
⑥ 總線電源接線端子(端子1)：
此端子是KNX標準總線端子，其中紅色是正極，黑色是負極。
此端子帶通訊，可以為總線提供電壓，耦合總線信號。
正常接線時，KNX總線線纜的紅線和黃線對應正極，黑線和白線對應負極。
注意：一個電源最多可帶64臺設備。但是實際項目中，一個電源所能連接的設備數量，取決于該線路段所接設備的總耗電量和所選的KNX電源的容量。
⑦ 復位指示燈
每次按下復位鍵，復位指示燈呈紅色常亮，亮燈時間持續約20s。
⑧ 標簽夾：
用于放置模塊標簽(模塊編號)等等。
5. 主要功能
電源模塊作為KNX/EIB系統標準供電電源，是整個系統的供電和信號耦合設備，有總線復位、過流指示和短路保護的功能。
6. 注意事項：
（1）使用產品之前需檢查外觀是否完好，若有損壞及時找銷售商。
（2）電源模塊在電氣連接時需謹慎，請嚴格按照接線說明正確接線，接線完成后要認真核查，確保接線正確。
（3）接線時，請選擇符合KNX標準的總線端子和總線線纜(EIB BUS 2*2*0.8四芯屏蔽線)。
（4）布線時需要注意，同一條支線上，電源模塊和其他模塊之間的最遠距離是350m，兩個設備之間的最遠距離是700m，兩個電源之間的接線距離不能小于200m，總線各部分總長不超過1000m。
（5）產品安裝更換，確保是在斷電狀態下操作的。
（6）將電源模塊連接到總線后，確保運行指示燈正常。
